xMon 信号监测比对系统




产品详情:




一、      项目目标

实现对28路SDI视音频信号图像质量监测、多点信号比对、实时报警、故障记录、视频录制和故障查询等功能。

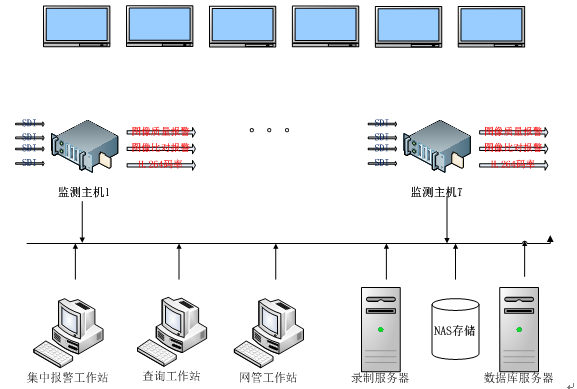

二、      系统结构

系统由7台监测主机、集中报警工作站、查询工作站、网管工作站、录制服务器、数据库服务器和NAS存储组成。



三、      监测主机

1.      输入: 4路SDI/HD-SDI(音频嵌入)

2.      输出:千兆以太网

3.      系统:Linux

4.      主要功能:

1)      SDI/HD-SDI图像质量监测:

故障类型:

视频: 无视频,静帧,黑场,彩条,彩场,马赛克

音频: 无音频,声音过高,声音过低

EDH检测

报警精度:

视频: 1帧

音频: 1秒

监测门限可调。

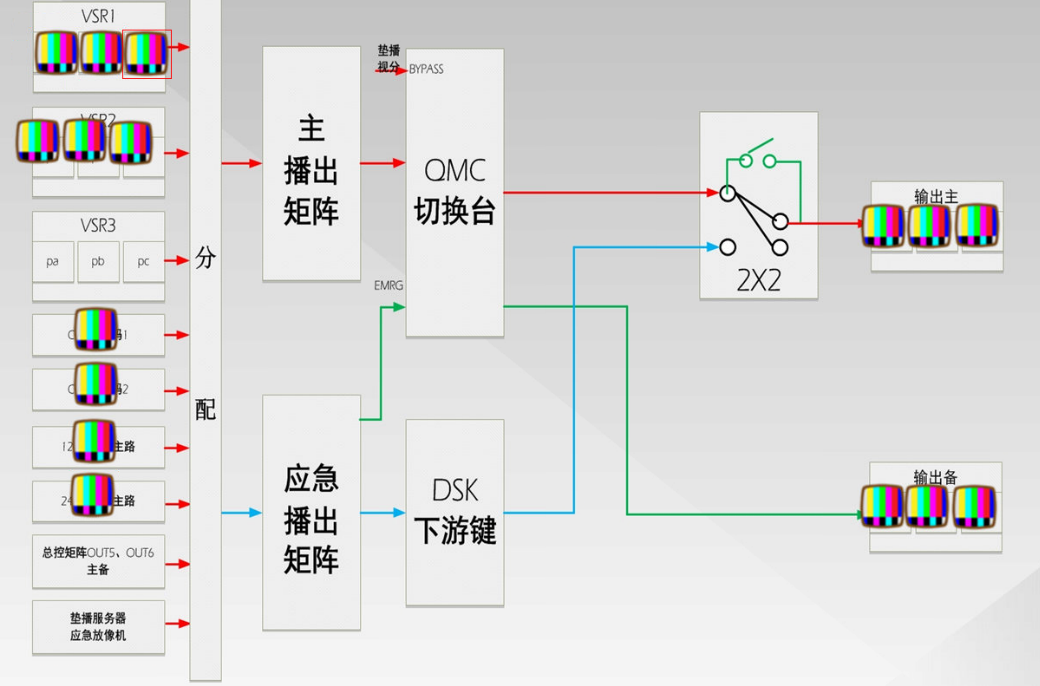

2)      图像比对

对2路SDI信号进行比对,监测门限可调。

3)      H.264编码

将SDI信号编码为H.264 TS流,编码参数可调。

4)      TS Over IP

将录制的并通过网络发送出去,供录制和显示,支持组播和单播。

5.      运行环境:

Linux

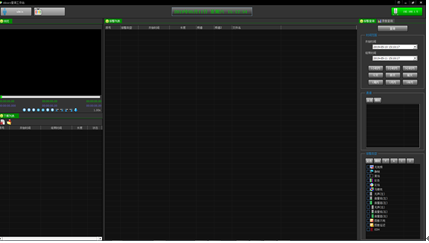

四、      集中报警工作站

1.      接收所有报警主机发送的图像质量报警信息,显示在相应窗口。

2.      接收所有报警主机发送的图像比对报警信息,显示在相应窗口。

3.      实时显示所有信号的报警状态,出现故障时声光报警。

4.      可实时监看所有通道的实时视音频。



五、      查询工作站

1.      图像质量报警查询

可按频道、日期查询,并可回放故障发生时视频。

2.      图像比对报警查询

可按频道、日期查询,并可同步回放故障发生时2个相关频道视频。

3.      查询统计

可按频道、日期、故障类型统计。



六、      网管工作站

1.      实时监视系统内所有设备状态,出现故障时声光报警。

2.      远程配置系统内所有设备参数。

3.      远程控制设备开机、关机、复位。

4.      设备状态图可根据机房实际位置绘制。



七、      录制服务器

1.      记录监测主机发送的图像质量报警数据。

2.      记录监测主机发送的图像比对报警数据。

3.      录制监测主机发送的H.264视音频流,支持24小时录制和故障触发录制。

4.      实现视频服务器功能,为查询工作站服务。



八、      数据库服务器

1.      采用MS SQL Server 2008
